隨著德國工業4.0及中國制造2025的提出，全球?qū)⒁缛氲谒拇喂I(yè)革命，以工業的數字化為動力，充分利用電子儀器儀表高度的智能化技術，以及高速的網絡技術，把各種電子儀器儀表通過網絡實現高速穩定的互聯互通，實現高度智能化的管理。在地磅無人值守稱重管理系統方案中，我們利用了設備管理服務器、高度集成的智能化自助終端、LED大屏幕、語音系統、IC卡系統、車牌識別系統、環境攝像系統、紅外對射及道閘系統等設備，各設備通過工業以太網互聯，由設備管理服務器對現場各設備進行信息化采集、存儲及監控、實現了信息共享及管理，有效實現了地磅稱重的無人值守管理，不但可以簡化操作流程，減少業主方操作人員，還可以提高生產效率，同時又有效加強了對現場操作的監管，有效防止司機操作時作弊等行為。

　　我公司研發的無人值守地磅稱重管理系統，分為雙向及單向的地磅，雙向即只有一個地磅，進出都從一個地磅上通過，單向則為兩個地磅，進從一個地磅上通過，出從另外一個地磅上通過。在這兩種方式的管理系統中，主要實現以下幾個方面的功能：

　　1、利用高清的車牌識別技術，由設備服務器采集及核對后確定操作流程的下一步作;

　　2、利用智能化道閘技術，由設備服務器根據操作流程對其實現自動化的動作;

　　3、利用紅外對射技術，由設備服務器采集后實時提示司機，確保停車準確無誤;

　　4、利用高清的環境攝像技術，由設備服務器采集后實時監控整個操作過程，防止司機有其它不必要的操作;

　　5、利用LED大屏幕及語音技術，由設備服務器輸出相關信息到LED大屏幕及語音，及時提示司機上地磅的操作規范，提高上地磅的效率;

　　6、利用高度集成的智能化自助終端，利用IC卡技術，在自助終端上刷卡，實現身份核對、保存稱重的信息、打印票據，同時在自助終端上通過IC可查詢歷史記錄，在自助終端上配有自助求助功能，實現司機與業主方管理人員的及時溝通，自助終端帶有環境攝像系統，有效監控司機的操作過程;

　　7、無人值守地磅稱重管理系統還帶有個人體重稱重系統，有效記錄司機整個操作過程中體重的變化;

　　8、設備管理服務器除了服務于現場的設備，同時為其它ERP、MIS、HMI等系統提供通訊接口，實現數據共享及服務;

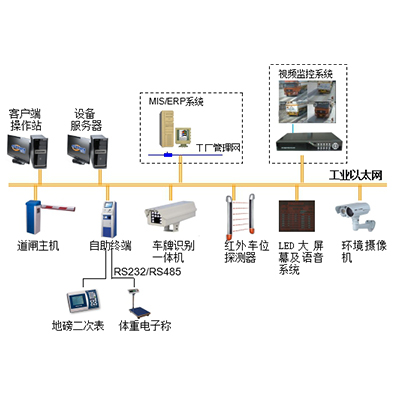

　　下圖為無人值守系統聯網原理圖：

　　說明

　　1、設備服務器安裝于控制室，與道閘主機、自助終端、車牌識別一體機、紅外車位探測器、LED大屏幕及語音系統、環境攝像機之間通過工業以太網聯網;由設備服務器采集及監控相連的設備;

　　2、客戶端操作站安裝于控制室，安裝稱重管理軟件，提供車輛信息管理、數據統計、報表查詢、報表打印等功能

　　3、自助終端安裝于現場，用于司機現場操作;

　　4、地磅二次表及體重電子稱通過串行通訊與自助終端通訊;

　　5、設備服務器也可以與其它MIS、ERP系統聯網，為其它系統提供接口;

　　6、環境攝像機可以提供視頻信號到硬盤錄像機實現視頻數據顯示及存儲;

　　7、本圖中虛線框部分不在本方案供貨范圍;

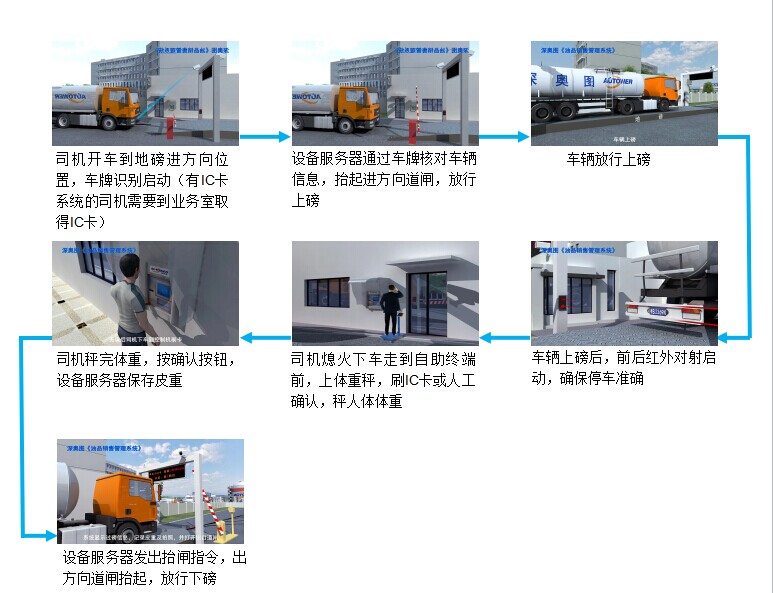

　　雙向系統秤皮重操作流程

　　操作說明

　　1、司機開車到地磅進方向位置(有IC卡系統的司機需要到業務室取得IC卡)，車牌識別系統識別到車牌后，設備服務器可以通過本地管理系統核對車輛信息，也可以由設備服務器向其它系統提出車輛核對要求，車輛信息經核對正確后，對進方向道閘發出抬閘指令;在車牌識別過程中，司機座位右方位地磅傍安裝有進方向LED大屏幕及語音提示系統，該系統會實時顯示相關信息提示司機(提示內容：車牌識別是否正確，是否需要司機下車檢查車牌或到自助終端發求助等);

　　2、車牌識別通過后，進方向道閘自動抬起，車輛上地磅。上磅后，在地磅前后安裝有紅外對射系統，對車輛停車位置進行實時監測，在監測過程中，司機座位右方位地磅傍安裝有LED大屏幕及語音提示系統，該系統會實時顯示相關信息提示司機(提示內容：停車位置是否正確，是否需要司機下車到自助終端發求助等);

　　3、車輛停車完成后，司機熄火下車走到自助終端前的體重秤上，刷IC卡或人工確認，站立一定時間，秤人體體重，體重秤完后，在按確認按鈕，設備服務器會自動記錄皮重信息并保存，同時會利用地磅上和自助終端傍的環境攝像機抓拍兩種照片并保存。如果司機認為皮重有問題可以在自助終端上向業主方操作人員發出求助要求;

　　4、車輛皮重秤完后，設備服務器給出方向道閘發抬起信號，出方向道閘自動抬起道閘，司機上車開車離開地磅。

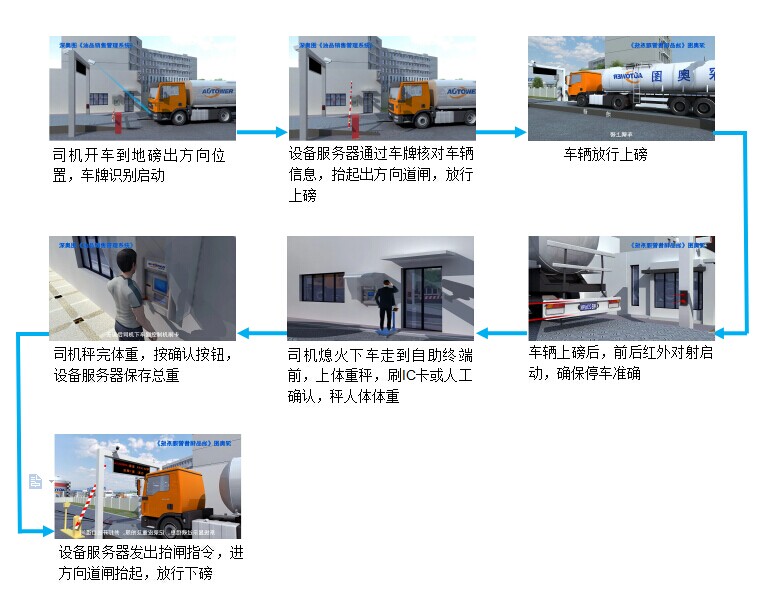

　　1.2.3雙向系統秤總重操作流程

　　操作說明

　　1、司機開車到地磅出方向位置，車牌識別系統識別到車牌后，設備服務器可以通過本地管理系統核對車輛信息，也可以由設備服務器向其它系統提出車輛核對要求，車輛信息經核對正確后，對出方向道閘發出抬閘指令;在車牌識別過程中，司機座位右方位地磅傍安裝有LED大屏幕及語音提示系統，該系統會實時顯示相關信息提示司機(提示內容：車牌識別是否正確，是否需要司機下車檢查車牌或到自助終端發求助等);

　　2、車牌識別通過后，出方向道閘自動抬起，車輛上地磅。上磅后，在地磅前后安裝有紅外對射系統，對車輛停車位置進行實時監測，在監測過程中，司機座位右方位地磅傍安裝有出方向LED大屏幕及語音提示系統，該系統會實時顯示相關信息提示司機(提示內容：停車位置是否正確，是否需要司機下車到自助終端發求助等);

　　3、車輛停車完成后，司機熄火下車走到自助終端前的體重秤上，刷IC卡或人工確認，站立一定時間，秤人體體重，體重秤完后，在按確認按鈕，設備服務器會自動記錄總重信息并保存，同時會利用地磅上和自助終端傍的環境攝像機抓拍兩種照片并保存。如果司機認為總重有問題可以在自助終端上向業主方操作人員發出求助要求;

　　4、車輛總重秤完后，設備服務器給進方向道閘發抬起信號，進方向道閘自動抬起道閘，司機上車開車離開地磅。

　　無人值守管理系統實現的功能

　　1.4.1 設備服務器實現的功能

　　設備服務器配置高性能的工作站計算機，安裝了設備管理的軟件及大型數據庫軟件，主要實現以下幾個方面的功能：

　　1、聯網功能：設備服務器與智能化自助終端、LED大屏幕、語音系統、IC卡系統、車牌識別系統、環境攝像系統、紅外對射及道閘系統等設備通過工業以太網通訊，實現高速數據傳輸;

　　2、設備管理功能：設備服務器與現場設備聯網后，可以遠程對設備的各項參數進行設定及管理;

　　3、數據存儲功能：設備服務器的設備管理軟件除了采集各設備的實時數據，同時根據每一步的操作流程存儲相應的數據到數據庫中，形成數據報表，設備服務器配置大容量硬盤，存儲的數據可以永久保存;

　　4、對外提供數據接口功能：設備服務器安裝的數據庫軟件，可以為MIS、ERP系統提供數據接口，為第三方管理系統提供多樣、完整的數據;

　　1.4.2 自助終端實現的功能

　　自助終端配置高性能的一體化工控機，工控機帶有大屏幕觸控屏，通過觸控屏實現人機交互操作，自助終端還配置了票據打印機、IC卡讀卡器等硬件設備，自助終端上還安裝有客戶端操作軟件，主要實現以下幾個方面的功能：

　　1、聯網功能：自助終端除了帶有工業以太網與設備服務器聯網，同時具備RS232/RS485通訊接口，可以實現對地磅、體重秤的數據采集;

　　2、操作功能：司機可以通過觸控屏實現數據查詢、稱重操作、求助操作、打印操作等功能;

　　3、讀IC卡功能：內置的IC卡讀卡器，可以與業主方其它IC卡系統融為一體，實現流程操作的簡單化;

　　4、報表查詢功能：可根據車牌號查詢稱重記錄、車輛信息;

　　1.4.3 客戶端操作站實現的功能

　　客戶端操作站配置商用計算機，安裝有稱重管理系統軟件，主要實現以下幾個方面的功能：

　　1、系統管理功能：主要是對系統的操作人員信息、操作等級、車輛信息、客戶資料、IC卡信息等進行增加、修改、刪除等管理，對信息進行查詢，生成報表及打印預覽;

　　2、監控功能：對現場地磅進行實時監控，顯示當前車輛信息、過磅重量、現場實時視頻信號等;

　　3、報表統計查詢功能：可以根據客戶名稱、車牌信息等統計過磅記錄，生成報表及打印預覽;

　　4、票據打印功能：根據業主需求定制票據格式，打印過磅單;
